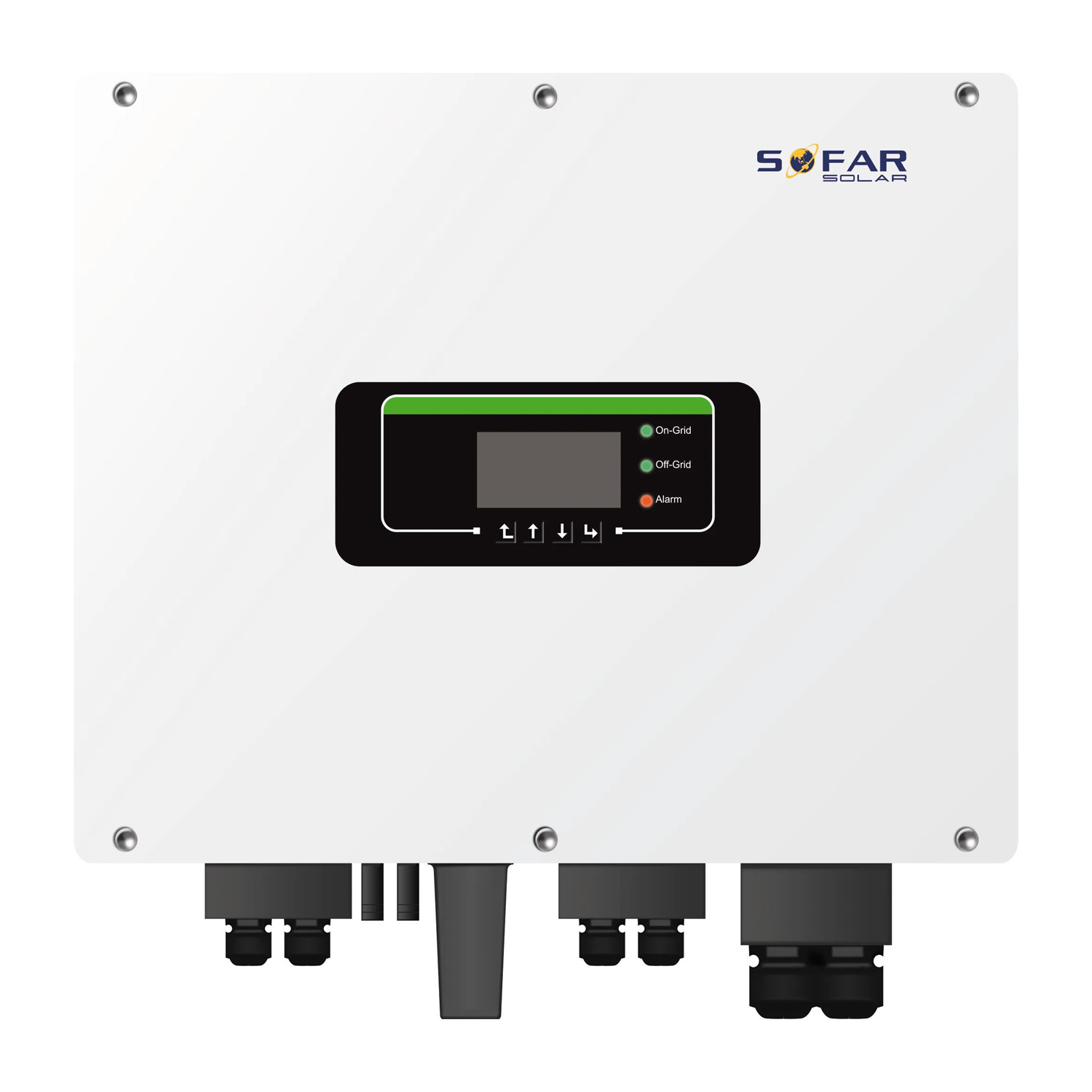

Inverter SOFAR HYD 5KTL / 3-fase hybrid
SKU: F231G0
EAN: 5905951582177
| Produsent | |
|---|---|
| Nominell effekt | |
| Strømforsyning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| Nettobredde | |
| Nettodybde | |
| Nettohøyde | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Ledig plass | |
| AFCI | |
| Vekt | 40,75 kg |
Nettopris
1 352,85 €
Brutto
Brutto
Produktdetaljer
| Produsent | |
|---|---|
| Nominell effekt | |
| Strømforsyning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| Nettobredde | |
| Nettodybde | |
| Nettohøyde | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Ledig plass | |
| AFCI | |
| Vekt | 40,75 kg |
Sofar HYD 5K~20KTL-3PH – Trefaset integrert energilagringsinverter
Sofar HYD 5K~20KTL-3PH er en avansert trefaset energilagringsinverter som kombinerer funksjonalitet, fleksibilitet og pålitelighet. Med to MPPT-innganger og maksimalt to batteriinnganger, gir enheten allsidighet og presis kontroll over driften. Dette er en utmerket løsning for krevende energilagringssystemer, som tilbyr støtte for et bredt spekter av applikasjoner både i husholdninger og i kommersiell sektor.
Viktige produktfunksjoner
- To MPPT-innganger: Gir større fleksibilitet i konfigurasjonen og optimalisert energihenting.
- Flere parallellsystemer: Fleksible systemløsninger som støtter utvidelse av installasjonen.
- APF-modus: Maksimalt to batteriinnganger for høyere effektivitet.
- Presis digital kontrollmekanisme: Sikrer pålitelighet og systemets effektivitet.
- Off-grid utgang: Støtte for ubalanserte belastninger og trefasede, uavhengige utganger.
Hvem er dette et godt valg for?
Sofar HYD 5K~20KTL-3PH er det ideelle valget for brukere som søker en helhetlig og fleksibel løsning for energilagring i store systemer. Med støtte for flere parallellsystemer og avanserte funksjoner som APF-modus og presis digital kontrollmekanisme, oppfyller denne inverteren kravene til både private kunder og kommersielle aktører. Den er utmerket for installasjoner som krever stabilitet, pålitelighet og avansert energihåndtering.
| Data for batteri inngang | ||||||
|---|---|---|---|---|---|---|
| Parameter | HYD 5KTL-3PH | HYD 6KTL-3PH | HYD 8KTL-3PH | HYD 10KTL-3PH | HYD 15KTL-3PH | HYD 20KTL-3PH |
| Type batteri | Litium-ion batteri | Litium-ion batteri | Litium-ion batteri | Litium-ion batteri | Litium-ion batteri | Litium-ion batteri |
| Antall batteri innganger | 1 | 1 | 1 | 2 | 2 | 2 |
| Spenningsområde for batteri (V) | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 |
| Spenningsområde for full opplading (V) | 200 – 800 | 240 – 800 | 320 – 800 | 200 – 800 | 300 – 800 | 400 – 800 |
| Nominell lade-/utladingskraft (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Maksimal ladnings-/utladingsstrøm (A) | 25 | 25 | 25 | 50 (25 / 25) | 50 (25 / 25) | 50 (25 / 25) |
| Spiss ladnings-/utladingsstrøm (A, s) | 40 A, 60 s | 40 A, 60 s | 40 A, 60 s | 70 A (35 / 35), 60 s | 70 A (35 / 35), 60 s | 70 A (35 / 35), 60 s |
| Lade-strategi for batteri | Tilpasning til BMS | Tilpasning til BMS | Tilpasning til BMS | Tilpasning til BMS | Tilpasning til BMS | Tilpasning til BMS |
| Batterikapasitet (Ah) | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 |
| Overføringsgrensesnitt | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) |
| Data for PV strengen inngang | ||||||
| Anbefalt maksimal inngangseffekt PV (Wp) | 7500 (6000 / 6000) | 9000 (6600 / 6600) | 12000 (6600 / 6600) | 15000 (7500 / 7500) | 22500 (11250 / 11250) | 30000 (15000 / 15000) |
| Maksimalt DC-spenning (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Start spenningoperasjon (V) | 200 | 200 | 200 | 200 | 200 | 200 |
| MPPT spenningsområde (V) | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 |
| Nominell DC-spenning (V) | 600 | 600 | 600 | 600 | 600 | 600 |
| Full effekt MPPT spenningsområde (V) | 250 – 850 | 320 – 850 | 360 – 850 | 220 – 850 | 350 – 850 | 450 – 850 |
| Maksimal inngangsstrøm (A) | 12,5 / 12,5 | 12,5 / 12,5 | 12,5 / 12,5 | 25 / 25 | 25 / 25 | 25 / 25 |
| Maksimal kortslutningsstrøm (A) | 15 / 15 | 15 / 15 | 15 / 15 | 30 / 30 | 30 / 30 | 30 / 30 |
| Antall MPPT | 2 | 2 | 2 | 2 | 2 | 2 |
| Antall strenger per MPPT | 1 | 1 | 1 | 2 | 2 | 2 |
| Data for AC utgang (nett) | ||||||
| Nominell AC-effekt (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Maksimal AC-utgangseffekt til nettet (VA) | 5500 | 6600 | 8800 | 11000 | 16500 | 22 000 |
| Maksimal AC-effekt fra nettet (VA) | 10 000 | 12 000 | 16 000 | 20 000 | 30 000 | 40 000 |
| Maksimal AC-utgangsstrøm til nett (A) | 8 | 10 | 13 | 16 | 24 | 32 |
| Maksimal AC-strøm fra nettet (A) | 15 | 17 | 24 | 29 | 44 | 58 |
| Nominell spenningsnett | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 |
| Spenningsområde for nett (VAC) | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 |
| Nominell nettfrekvens (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Frekvensområde for nett (Hz) | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 |
| Utgangs effektfaktor | −1 (0,8 resistiv til 0,8 induktiv) | −1 (0,8 resistiv til 0,8 induktiv) | −1 (0,8 resistiv til 0,8 induktiv) | −1 (0,8 resistiv til 0,8 induktiv) | −1 (0,8 resistiv til 0,8 induktiv) | −1 (0,8 resistiv til 0,8 induktiv) |
| THDi (%) | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| Data for AC utgang (backup) | ||||||
| Nominell utgangseffekt (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Maksimal utgangseffekt (VA) | 5500 | 6600 | 8800 | 11 000 | 16 500 | 22 000 |
| Spiss utgangseffekt, varighet (VA, s) | 10 000 VA, 60s | 12 000 VA, 60s | 16 000 VA, 60s | 20 000 VA, 60s | 22 000 VA, 60s | 22 000 VA, 60s |
| Maksimal utgangsstrøm (A) | 8 | 10 | 13 | 16 | 24 | 32 |
| Spiss utgangsstrøm, varighet (A, s) | 15 A, 60s | 18 A, 60s | 24 A, 60s | 30 A, 60s | 32 A, 60s | 32 A, 60s |
| Nominell utgangsspenning (VAC) | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 |
| Nominell utgangsfrekvens (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| THDi (%) | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| Overgangstid (ms) | < 15 | < 15 | < 15 | < 15 | < 15 | < 15 |
| Effektivitet | ||||||
| MPPT effektivitet (%) | 99,9 | 99,9 | 99,9 | 99,9 | 99,9 | 99,9 |
| Europeisk effektivitet (%) | 97,5 | 97,5 | 97,5 | 97,7 | 97,7 | 97,7 |
| Maksimal effektivitet (%) | 98,0 | 98,0 | 98,0 | 98,2 | 98,2 | 98,2 |
| Maksimal lade-/utladeeffektivitet for batteri (%) | 97,6 | 97,6 | 97,6 | 97,8 | 97,8 | 97,8 |
| Sikkerheter | ||||||
| DC-bryter | Ja | Ja | Ja | Ja | Ja | Ja |
| Beskyttelse mot tilbakekobling PV | Ja | Ja | Ja | Ja | Ja | Ja |
| Utkobling beskyttelse utgang | Ja | Ja | Ja | Ja | Ja | Ja |
| Overstrøm beskyttelse utgang | Ja | Ja | Ja | Ja | Ja | Ja |
| Beskyttelse mot isolert drift | Ja | Ja | Ja | Ja | Ja | Ja |
| Identifisering av reststrøm | Ja | Ja | Ja | Ja | Ja | Ja |
| Identifisering av isolasjonsmotstand | Ja | Ja | Ja | Ja | Ja | Ja |
| Beskyttelsesnivå mot overspenning | II | II | II | II | II | II |
| Beskyttelse mot batteripolaritet | Ja | Ja | Ja | Ja | Ja | Ja |
| Generelle data | ||||||
| Mål (mm) | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 |
| Vekt (kg) | 33 | 33 | 33 | 37 | 37 | 37 |
| Topologi | transformatorfri | transformatorfri | transformatorfri | transformatorfri | transformatorfri | transformatorfri |
| Egenforbruk i hvilemodus (W) | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| Driftstemperaturområde (°C) | -30~+60 | -30~+60 | -30~+60 | -30~+60 | -30~+60 | -30~+60 |
| Fuktighet (%) | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 |
| Støy (dB) | < 45 | < 45 | < 45 | < 45 | < 45 | < 45 |
| Maksimal driftshøyde (m) | < 4000 | < 4000 | < 4000 | < 4000 | < 4000 | < 4000 |
| Kjøling | naturlig | naturlig | naturlig | tvungen luftstrøm | tvungen luftstrøm | tvungen luftstrøm |
| Beskyttelsesgrad | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Funksjoner | ||||||
| DC-terminal | MC4 | MC4 | MC4 | MC4 | MC4 | MC4 |
| AC-nettterminal | 5P-kontakt | 5P-kontakt | 5P-kontakt | 5P-kontakt | 5P-kontakt | 5P-kontakt |
| Backup AC-terminal | 5P-kontakt | 5P-kontakt | 5P-kontakt | 5P-kontakt | 5P-kontakt | 5P-kontakt |
| Skjerm | LCD | LCD | LCD | LCD | LCD | LCD |
| Overvåkningsgrensesnitt | Bluetooth/RS485/Wi-Fi/GPRS (valgfritt) | Bluetooth/RS485/Wi-Fi/GPRS (valgfritt) | Bluetooth/RS485/Wi-Fi/GPRS (valgfritt) | Bluetooth/RS485/Wi-Fi/GPRS (valgfritt) | Bluetooth/RS485/Wi-Fi/GPRS (valgfritt) | Bluetooth/RS485/Wi-Fi/GPRS (valgfritt) |
| Parallell drift | ja | ja | ja | ja | ja | ja |
| Garanti (år) | 5 | 5 | 5 | 5 | 5 | 5 |
| Standard | ||||||
| EMC | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 |
| Sikkerhetsstandarder | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 |
| Elektrisk nett standarder | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 |
