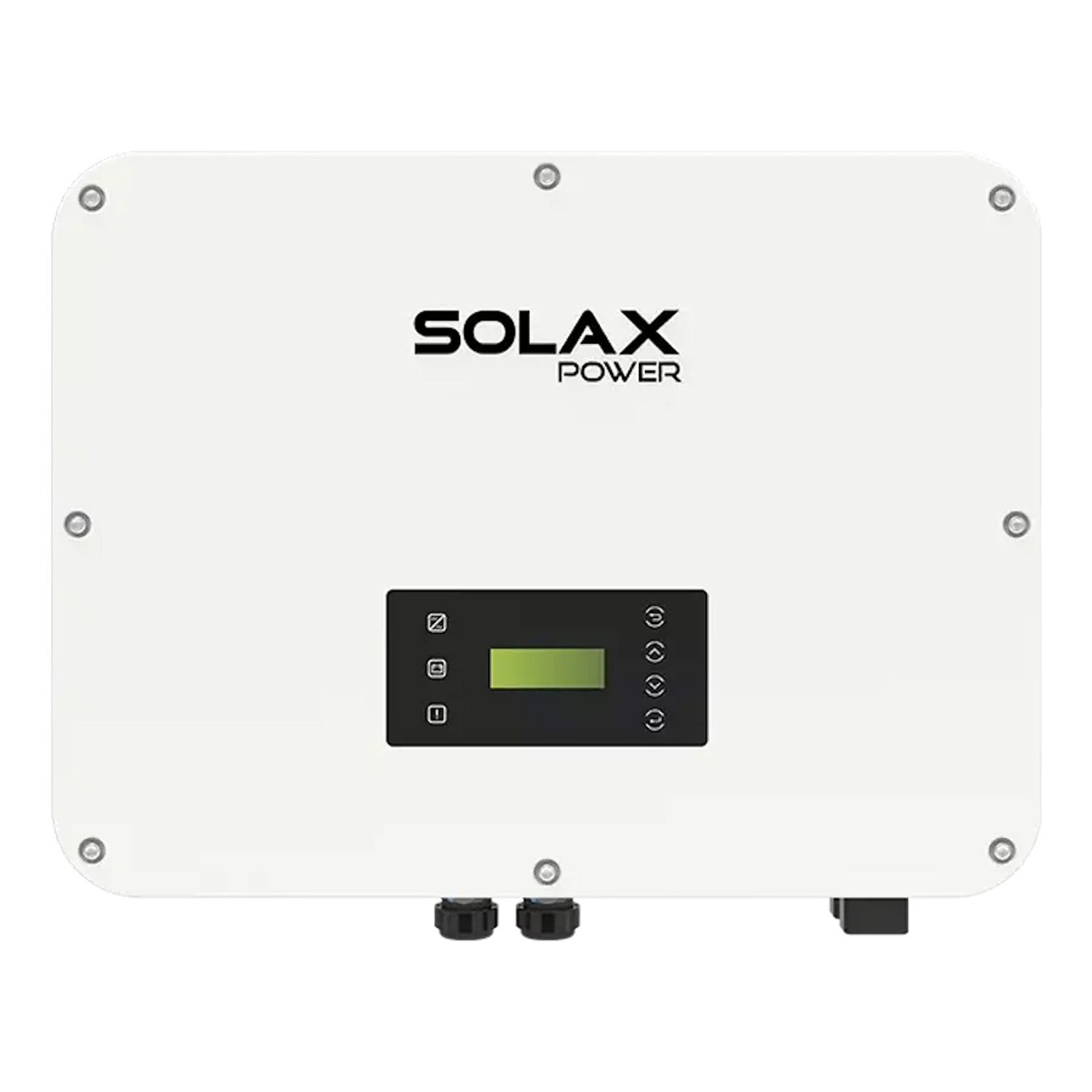

Inverter – SOLAX – X3-ULT-20K – hybrid – AFCI – HV
SKU: F20S1262
EAN: 2010000035856
| Produsent | |
|---|---|
| Nominell effekt | |
| Strømforsyning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| Nettodybde | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Ledig plass | |
| AFCI | |
| Vekt | 55,98 kg |
| CN | 85044086 |
Nettopris
3 121,94 €
Brutto
Brutto
Produktdetaljer
| Produsent | |
|---|---|
| Nominell effekt | |
| Strømforsyning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| Nettodybde | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Typ III | |
| SPD – Ledig plass | |
| AFCI | |
| Vekt | 55,98 kg |
| CN | 85044086 |
Solax X3-Ultra invertere (trefase)
Solax X3-Ultra-inverterne er avanserte trefaseløsninger for netttilkoblede systemer, utviklet for maksimal ytelse og pålitelighet. Med innovativ konstruksjon og høy konverteringseffektivitet sikrer de optimal utnyttelse av energien fra solcellepanelene.
Hovedegenskaper for Solax X3-Ultra:
- Maksimal PV-panelkapasitet opptil 60 000 Wp.
- Høy DC-inngangsspenning opptil 1000 V.
- Mulighet for tilkobling av inntil 3 MPP-trackere med strengkonfigurasjon 2/2/2.
- Maksimal tilsynelatende AC-effekt fra 16 500 VA til 30 000 VA, avhengig av modell.
- Kompatibel med litiumionbatterier med spenning på 180–800 V.
- EPS toppeffekt opptil 30 000 VA med omkoblingstid under 10 ms.
- Kapslingsklasse IP66 og et bredt driftstemperaturområde fra -35 °C til 60 °C.
- Avanserte beskyttelsesfunksjoner, inkludert AFCI.
Hvem er dette et godt valg for?
Solax X3-Ultra-inverterne er et ideelt valg for større solcelleinstallasjoner, både i kommersielle anlegg og i store boligkomplekser. Deres allsidighet, høye virkningsgrad, mulighet for integrasjon med energilager og avanserte sikkerhetsfunksjoner gjør dem til en utmerket løsning for brukere som ønsker effektive og pålitelige systemer.
| Parameter | X3-ULT-15KP | X3-ULT-15K | X3-ULT-20KP | X3-ULT-20K | X3-ULT-25K | X3-ULT-30K |
| PV-INNGANG | ||||||
| Maksimal anbefalt paneleffekt [Wp] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Maks. DC-inngangseffekt [W] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Maks. DC-spenning [V] | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nominell driftsspenning DC [V] | 600 | 600 | 600 | 600 | 600 | 600 |
| Antall MPP-trackere / strenger per MPP | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 3(2/2/2) |
| Maks. strøm (inngang PV1/inngang PV2/inngang PV3) [A] | PV1: 36/PV2: 36/PV3: 36 | PV1: 36/PV2: 36 | PV1: 36/PV2: 36 | PV1: 45/PV2: 45 | PV1: 36/PV2: 36 PV1:36/PV2:36/PV3:36 | PV1: 36/PV2:36/PV3:36 |
| Maks. kortslutningsstrøm (inngang PV1/inngang PV2/inngang PV3) [A] | PV1: 45/PV2: 45/PV3: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 PV1:45/PV2:45/PV3:45 | PV1: 45/PV2:45/PV3:45 |
| MPPT-spenningsområde [V] | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 |
| Startspenning for utgang [V] | 200 | 200 | 200 | 200 | 200 | 200 |
| AC-UTGANG (TILKOBLET NETT) | ||||||
| Nominell AC-effekt [VA] | 15000 (AS 477714999) | 15000 (AS 477714999) | 20000 | 20000 | 25000 | 30000 (AS 4777 29999) |
| Maks. tilsynelatende AC-effekt [VA] | 16500 (AS 477714999) | 16500 (AS 477714999) | 22000 | 22000 | 27500 | 30000 (AS 4777 29999) |
| Nominell nettspenning (AC spenningsområde) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Nominell nettfrekvens [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Nominell AC-strøm [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Maks. AC-strøm [A] | 24.0 | 24.0 | 31.9 | 31.9 | 39.9 | 43.5 |
| Effektfaktor | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) |
| Harmonisk innhold (THDi, %) | <3 | <3 | <3 | <3 | <3 | <3 |
| AC-INNGANG | ||||||
| Nominell AC-effekt [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Nominell AC-strøm [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Nominell nettspenning (AC spenningsområde) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Nominell nettfrekvens [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| BATTERI | ||||||
| Batteritype | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion |
| Batterispenningområde [V] | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 |
| Maks. lade-/utladestrøm [A] | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) |
| EPS-UTGANG (MED BATTERI) | ||||||
| EPS toppeffekt [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Nominell EPS-effekt [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Nominell EPS-spenning [V], frekvens [Hz] | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 |
| Nominell EPS-strøm [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Byttetid [ms] | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| Harmonisk innhold (THDV, lineær last) [%] | <3 | <3 | <3 | <3 | <3 | <3 |
| EFFEKTFORBRUK | ||||||
| Eget forbruk (natt) [W] | < 5 | < 5 | < 5 | < 5 | < 5 | < 5 |
| BESKYTTELSE | ||||||
| Anti-islanding | TAK | TAK | TAK | TAK | TAK | TAK |
| Beskyttelse mot DC-reverspolarisering | TAK | TAK | TAK | TAK | TAK | TAK |
| Isolasjonsovervåking | TAK | TAK | TAK | TAK | TAK | TAK |
| Overvåking av differensstrøm | TAK | TAK | TAK | TAK | TAK | TAK |
| Overstrømsvern for AC | TAK | TAK | TAK | TAK | TAK | TAK |
| Kortslutningsbeskyttelse for AC | TAK | TAK | TAK | TAK | TAK | TAK |
| Overspenningsvern for AC | TAK | TAK | TAK | TAK | TAK | TAK |
| Overopphetingsbeskyttelse | TAK | TAK | TAK | TAK | TAK | TAK |
| Mulighet for lading av batteri fra nettet | TAK | TAK | TAK | TAK | TAK | TAK |
| Overspenningsbeskyttelse | Type II, DC og AC | Type II, DC og AC | Type II, DC og AC | Type II, DC og AC | Type II, DC og AC | Type II, DC og AC |
| AFCI | OPT | OPT | OPT | OPT | OPT | OPT |
| EFFEKTIVITET | ||||||
| Maks. effektivitet / EURO-effektivitet | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.0% / 97.7% |
| Nominell ladeeffektivitet | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| Effektivitet for MPPT-regulering | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| STANDARD | ||||||
| Sikkerhet | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 |
| EMC | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 |
| Sertifisering | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR |
| GENERELLE DATA | ||||||
| Kapslingsklasse | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Driftstemperaturområde [°C] | – 35~60 (Reduksjon av effekt over +45) | – 35~60 (Reduksjon av effekt over +45) | – 35~60 (Reduksjon av effekt over +45) | – 35~60 (Reduksjon av effekt over +45) | – 35~60 (Reduksjon av effekt over +45) | – 35~60 (Reduksjon av effekt over +45) |
| Relativ fuktighet [%] | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 |
| Høyde [m] | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 | |
| Lagringstemperatur [°C] | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 |
| Dimensjoner (BxHxD) [mm] | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 |
| Vekt (kg] | 47 | 47 | 47 | 47 | 47 | 47 |
| Kjølekonsept | Smart cooling | Smart cooling | Smart cooling | Smart cooling | Smart cooling | Smart cooling |
| Topologi | Transformerless | Transformerless | Transformerless | Transformerless | Transformerless | Transformerless |
| Kommunikasjon | Modbus (RS485), Meter (RS485), DI × 5, DO × 2 | Modbus (RS485), Meter (RS485), DI × 5, DO × 2 | Modbus (RS485), Meter (RS485), DI × 5, DO × 2 | Modbus (RS485), Meter (RS485), DI × 5, DO × 2 | Modbus (RS485), Meter (RS485), DI × 5, DO × 2 | Modbus (RS485), Meter (RS485), DI × 5, DO × 2 |
Merk: PV3-inngang er kun tilgjengelig for modellene 15KP, 25K og 30K.
