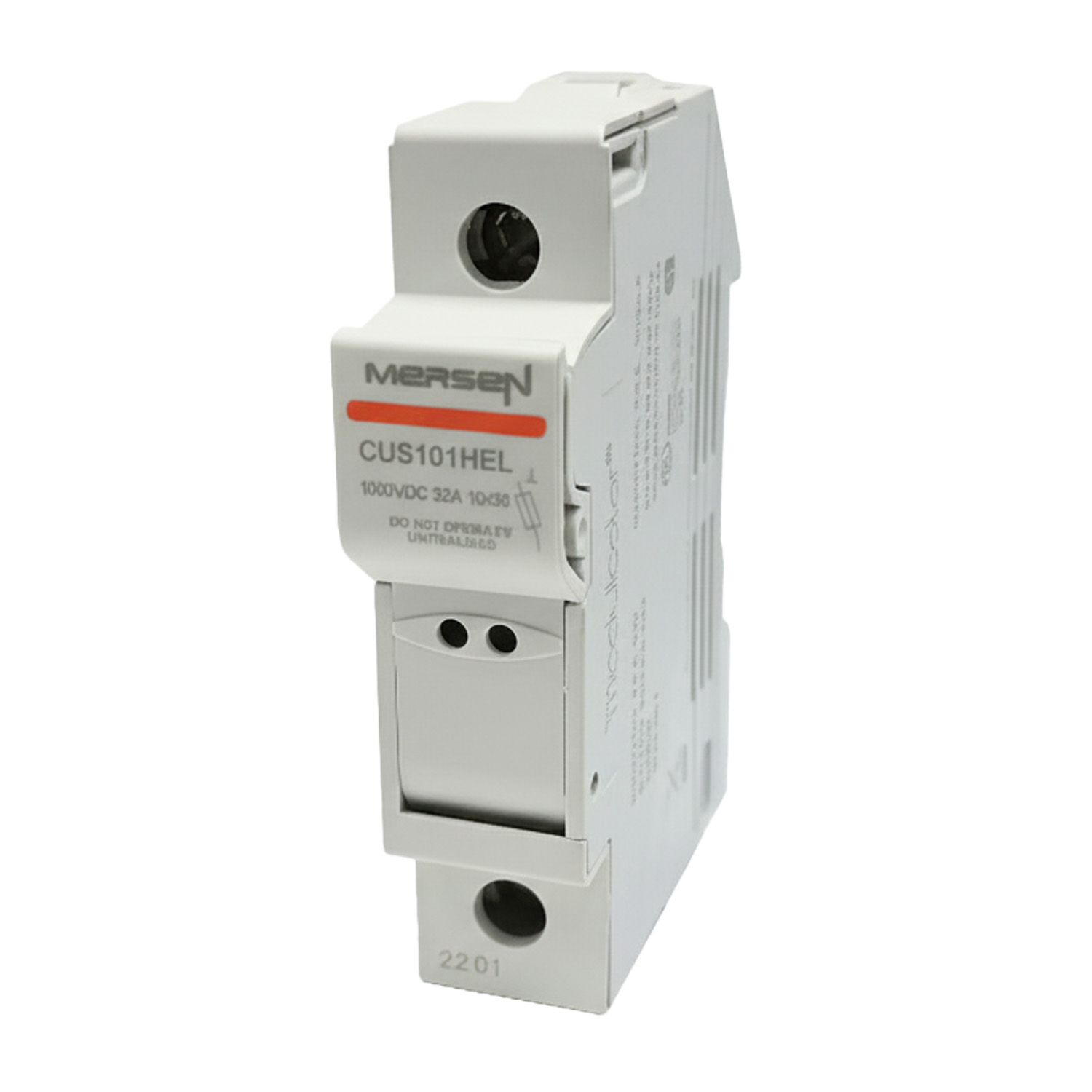

MERSEN DC 10X38 1000V sikringsbase CUS101 komplett – FK1062724
SKU: F31010
EAN: 2010000016503
Produktdetaljer
| Produsent | |
|---|---|
| Vekt | 0,047 kg |
Mersen HelioProtection® Modulostar® HP6M og HP10M
De modulære sikringsholderne Mersen HelioProtection® Modulostar® er spesielt utviklet for bruk i solcelleanlegg (PV) og andre likestrømsapplikasjoner (DC). De gir pålitelig beskyttelse av PV-installasjoner takket være samsvar med viktige bransjestandarder og tilgjengelighet i versjoner med utløsningsindikator.
Viktigste egenskaper ved Mersen HelioProtection® Modulostar® HP6M og HP10M:
- Tilgjengelige modeller HP6M og HP10M med ulikt antall moduler.
- Samsvar med standardene UL 4248-19 og IEC 60269-1, samt RoHS.
- Plastmaterialer klassifisert i henhold til UL 94 V-0 til V-2 (Yellow Card).
- Finnes i versjoner med utløsingsindikator (visuell lysindikator som fungerer ved 220 VDC til 1000 VDC) eller uten.
- Støttede ledertverrsnitt: 2,5 mm² til 6 mm² (avhengig av modell).
- Maksimal isolasjonsspenning 6 kV, merkestrøm 32 A.
- Driftstemperatur fra -40 °C til 70 °C (i drift).
Hvem er dette et godt valg for?
HelioProtection® Modulostar®-holderne er et ideelt valg for installatører av solcelleanlegg, produsenter av lavspenningsfordelere og teknikere som vedlikeholder likestrømsinstallasjoner. De egner seg svært godt til å beskytte strengene i solcellepaneler, og beskytter mot overspenninger og kortslutninger i både bolig- og næringsanlegg.
| Parameter | HP6M Uten indikator | HP6M Med indikator |
|---|---|---|
| Samsvar med standarder | UL 4248-19, IEC 60269-1 | UL 4248-19, IEC 60269-1 |
| RoHS-samsvar | Ja | Ja |
| Plastmaterialers samsvar | UL 94 VO til V2 (Yellow Card) | UL 94 VO til V2 (Yellow Card) |
| Indikator for utløsning | Nei | Ja |
| Indikatorspenning | – | 220VDC til 1000VDC |
| Diameter på sikringsholder (mm) | 6.35 | 6.35 |
| Maks. anbefalt tiltrekkingsmoment (Nm) | 2 | 2 |
| Maks. anbefalt tiltrekkingsmoment (lbs.-in) | 17.7 | 17.7 |
| Anbefalt skrutrekker | PZ2 eller flat 5.5x1mm | PZ2 eller flat 5.5x1mm |
| Maks. skrutrekkerdiameter (mm) | 6 | 6 |
| Nominell isolasjonsspenning (Ui DC) | 1000VDC | 1000VDC |
| Krav til støtspenning (Uimp) | 6kV | 6kV |
| Forurensningsgrad (Pollution Degree) | 2 | 2 |
| Nominell strøm (A) | 32 | 32 |
| Maks. effekttap for sikring (W) | 3 | 3 |
| Anbefalt leder tverrsnitt (mm²) | 2.5 til 16 | 2.5 til 16 |
| Temperaturområde (uten drift) | -50°C til 90°C | -50°C til 90°C |
| Temperaturområde (under drift) | -40°C til 70°C | -40°C til 70°C |
| Sokkelens dimensjoner (bredde x høyde x dybde) (mm) | 45 x 76.9 x 60 | 45 x 76.9 x 60 |
| Antall moduler (17.5mm) | 1 | 1 |
| Katalognummer | CUS101HEL | CUS101IHEL |
| Referansenummer | K1062724 | X1062758 |
| Antall per pakke | 12 | 12 |
| Tilbehør (monteringsholder) | MR10 CI | MR10 CI |
| Tilbehør (fjærklips) | MR10RESSORTCI | MR10RESSORTCI |
| Vekt monteringsholder (g) | 4.5 | 4.5 |
| Vekt på emballasje for monteringsholder | 200 | 200 |
