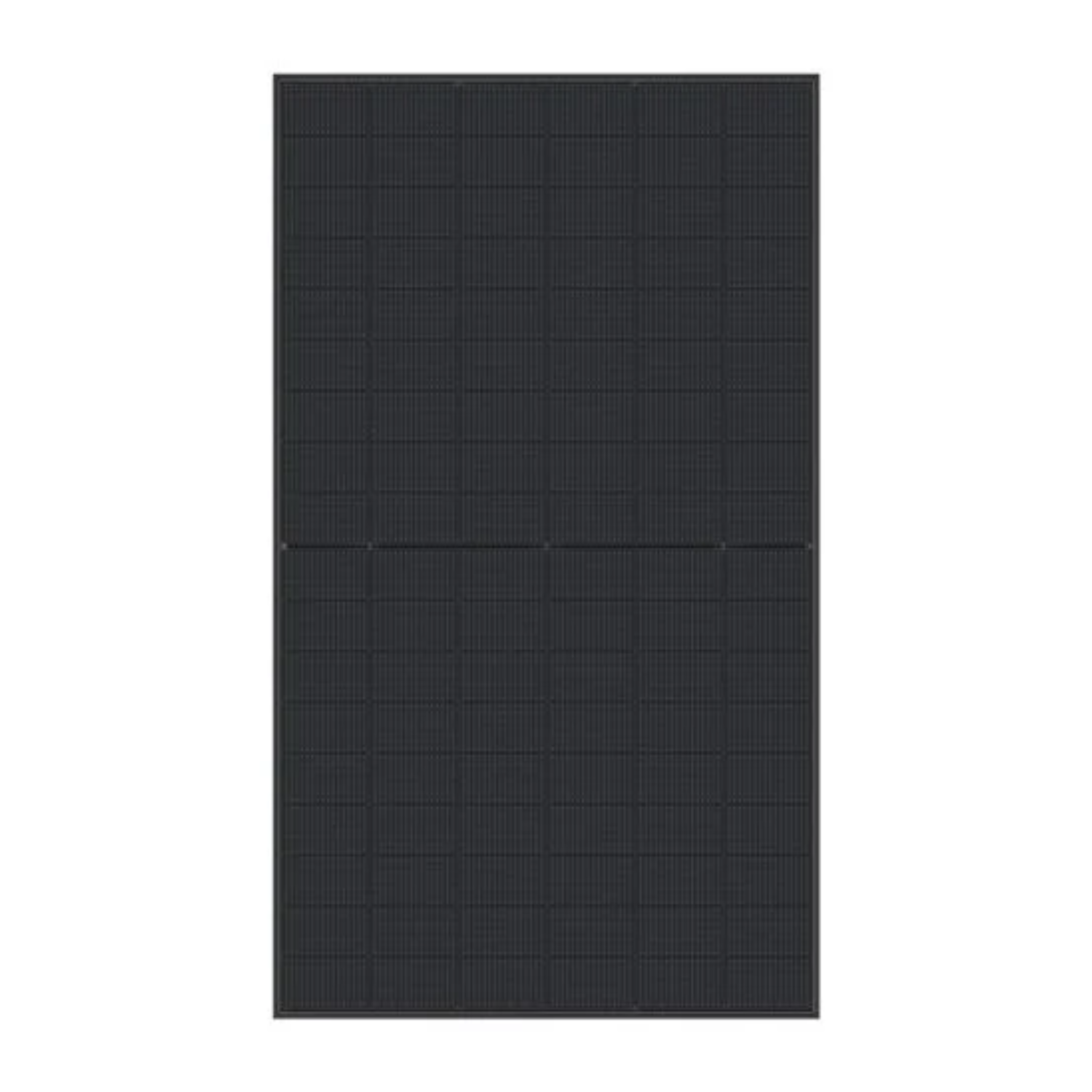

Modul – TCL – HSM-ND54-DR500 – tosidig
| Modell | |
|---|---|
| Effekt | |
| Fullblack | |
| Rammefarge | |
| Effektivitet | |
| Tier 1 | |
| Produktgaranti | |
| Lineær effektgaranti | |
| Modultype | |
| Dobbelt glass | |
| Antall samleskinner (BusBar) | |
| Rammens tykkelse | |
| Høyde | |
| Bredde | |
| Styrke (Pa) | |
| Ledningslengde (+) | |
| Kabellengde (-) | 1200 mm |
| Antall per pall | |
| Antall per container | |
| Vekt | 27 kg |
| CN | 85414300 |
Brutto
Produktdetaljer
| Modell | |
|---|---|
| Effekt | |
| Fullblack | |
| Rammefarge | |
| Effektivitet | |
| Tier 1 | |
| Produktgaranti | |
| Lineær effektgaranti | |
| Modultype | |
| Dobbelt glass | |
| Antall samleskinner (BusBar) | |
| Rammens tykkelse | |
| Høyde | |
| Bredde | |
| Styrke (Pa) | |
| Ledningslengde (+) | |
| Kabellengde (-) | 1200 mm |
| Antall per pall | |
| Antall per container | |
| Vekt | 27 kg |
| CN | 85414300 |

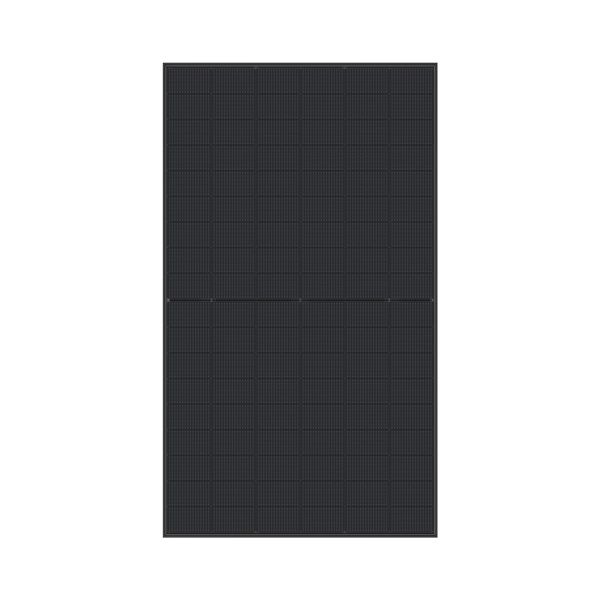

TCL Solar T Class HSM-ND54-DR solcellepanel
TCL Solar T Class HSM-ND54-DR solcellepanel er en avansert løsning som kombinerer glass-til-glass-teknologi med dobbeltsidig energiproduksjon. Det tilbyr effekt i området 485–510 W og en virkningsgrad på opptil 22,9 %, og gir høy ytelse og stabil energiproduksjon under ulike værforhold. Det stilrene utseendet og den robuste konstruksjonen gjør det til et ideelt valg for bolig- og næringsinstallasjoner.
Viktigste egenskaper for TCL Solar T Class HSM-ND54-DR:
- Dobbeltsidig konstruksjon som gjør det mulig å produsere energi fra begge sider av panelet.
- Panelets virkningsgrad på opptil 22,9 % for å maksimere energiproduksjonen.
- Robust ramme med høy styrke og varmeforsterket glass for økt holdbarhet.
- Sikret pålitelighet gjennom strenge kvalifiseringsprosedyrer i leverandørkjeden.
- Langsiktig garanti, som inkluderer produktgaranti og effektgaranti på 25–30 år.
- Motstandsdyktig mot ekstreme værforhold, inkludert vindbelastning opptil 2400 Pa og snøbelastning opptil 5400 Pa.
Hvem er dette et godt valg for?
TCL Solar T Class HSM-ND54-DR er et ideelt valg for huseiere og bedrifter som er ute etter effektive, pålitelige og estetisk tiltalende solenergiløsninger. Takket være dobbeltsidig teknologi og høy motstand mot værpåvirkninger, fungerer disse panelene svært godt i installasjoner utsatt for skiftende vær, og der langvarig stabilitet i energiproduksjon og holdbarhet av investeringen er viktig.
| Parameter | HSM-ND54-DR485 | HSM-ND54-DR490 | HSM-ND54-DR495 | HSM-ND54-DR500 | HSM-ND54-DR505 | HSM-ND54-DR510 |
|---|---|---|---|---|---|---|
| Nominell effekt (Pnom) (W) | 485 W | 490 W | 495 W | 500 W | 505 W | 510 W |
| Panelvirkningsgrad (%) | 21,8% | 22,0% | 22,3% | 22,5% | 22,7% | 22,9% |
| Nominell spenning (Vmpp) (V) | 33,10 V | 33,30 V | 33,50 V | 33,70 V | 33,90 V | 34,10 V |
| Nominell strøm (Impp) (A) | 14,66 A | 14,72 A | 14,78 A | 14,84 A | 14,90 A | 14,96 A |
| Åpen krets-spenning (Voc) (V) | 39,34 V | 39,50 V | 39,70 V | 39,92 V | 40,14 V | 40,36 V |
| Kortslutningsstrøm (Isc) (A) | 15,60 A | 15,67 A | 15,74 A | 15,81 A | 15,88 A | 15,95 A |
| BNPI-parametre | ||||||
| Nominell effekt (Pnom) (W) | 532 W | 537 W | 543 W | 548 W | 553 W | 558 W |
| Åpen krets-spenning (Voc) (V) | 39,56 V | 39,71 V | 39,93 V | 40,13 V | 40,34 V | 40,54 V |
| Kortslutningsstrøm (Isc) (A) | 17,02 A | 17,08 A | 17,17 A | 17,24 A | 17,31 A | 17,38 A |
| Ytelse med tosidig konstruksjon | ||||||
| Pmax, 5% gevinst ved tosidig konstruksjon (W) | 509 W | 515 W | 520 W | 525 W | 530 W | 536 W |
| Isc, 5% gevinst ved tosidig konstruksjon (A) | 16,38 A | 16,45 A | 16,53 A | 16,60 A | 16,67 A | 16,75 A |
| Pmax, 10% gevinst ved tosidig konstruksjon (W) | 534 W | 539 W | 545 W | 550 W | 556 W | 561 W |
| Isc, 10% gevinst ved tosidig konstruksjon (A) | 17,16 A | 17,24 A | 17,31 A | 17,39 A | 17,47 A | 17,55 A |
| Mekaniske data | ||||||
| Tosidig konstruksjon (Pmax/Isc) | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% |
| Tosidig konstruksjon (Voc) | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% |
| Maksimal systemspenning (V) | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC |
| Solceller | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon |
| Glass | 2,0 mm, forsterket glass med høy lysgjennomgang og antirefleksbelegg | 2,0 mm, forsterket glass med høy lysgjennomgang og antirefleksbelegg | 2,0 mm, forsterket glass med høy lysgjennomgang og antirefleksbelegg | 2,0 mm, forsterket glass med høy lysgjennomgang og antirefleksbelegg | 2,0 mm, forsterket glass med høy lysgjennomgang og antirefleksbelegg | 2,0 mm, forsterket glass med høy lysgjennomgang og antirefleksbelegg |
| Driftstemperatur (°C) | -40°C til +85°C | -40°C til +85°C | -40°C til +85°C | -40°C til +85°C | -40°C til +85°C | -40°C til +85°C |
| Testtemperatur (IEC TS 63126) (°C) | -40°C til +70°C | -40°C til +70°C | -40°C til +70°C | -40°C til +70°C | -40°C til +70°C | -40°C til +70°C |
| Tilkoblingsboks | IP-68, 3 bypass-dioder | IP-68, 3 bypass-dioder | IP-68, 3 bypass-dioder | IP-68, 3 bypass-dioder | IP-68, 3 bypass-dioder | IP-68, 3 bypass-dioder |
| Maks. nominell sikringsstrøm (A) | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A |
| Konnektor | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A |
| Vekt (kg) | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg |
| Temperaturkoeffisient for effekt (% / °C) | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C |
| Temperaturkoeffisient for spenning (% / °C) | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C |
| Temperaturkoeffisient for strøm (% / °C) | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C |
| Maks. belastning (Pa/kg/m²) | Vind: 2400 Pa, 245 kg/m² foran og bak; Snø: 5400 Pa, 550 kg/m² foran | Vind: 2400 Pa, 245 kg/m² foran og bak; Snø: 5400 Pa, 550 kg/m² foran | Vind: 2400 Pa, 245 kg/m² foran og bak; Snø: 5400 Pa, 550 kg/m² foran | Vind: 2400 Pa, 245 kg/m² foran og bak; Snø: 5400 Pa, 550 kg/m² foran | Vind: 2400 Pa, 245 kg/m² foran og bak; Snø: 5400 Pa, 550 kg/m² foran | Vind: 2400 Pa, 245 kg/m² foran og bak; Snø: 5400 Pa, 550 kg/m² foran |
| Motstand mot slag | Hagl med diameter 25 mm ved 23 m/s | Hagl med diameter 25 mm ved 23 m/s | Hagl med diameter 25 mm ved 23 m/s | Hagl med diameter 25 mm ved 23 m/s | Hagl med diameter 25 mm ved 23 m/s | Hagl med diameter 25 mm ved 23 m/s |
| Ramme | Anodisert svart aluminiumlegering | Anodisert svart aluminiumlegering | Anodisert svart aluminiumlegering | Anodisert svart aluminiumlegering | Anodisert svart aluminiumlegering | Anodisert svart aluminiumlegering |
| Emballasjeoppsett | ||||||
| Antall moduler per pall | 36 | 36 | 36 | 36 | 36 | 36 |
| Antall moduler i 40ft HQ-konteiner | 24 | 24 | 24 | 24 | 24 | 24 |
| Antall moduler per container | 864 | 864 | 864 | 864 | 864 | 864 |
| Tester og sertifikater | ||||||
| Standardtester | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 |
| Brannklasse | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) |
| Beskyttelsesklasse | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) |
| Kvalitetssertifikater | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling |
| System for styring av helse, miljø og sikkerhet (HMS) | CE | CE | CE | CE | CE | CE |
