Rozdzielnica – NOARK – SH-353 AC
SKU: F39074
EAN: 2010000038758
| Produsent | |
|---|---|
| Vekt | 1,94 kg |
| CN | 85381000 |
Nettopris
168,44 €
Brutto
Brutto
Produktdetaljer
| Produsent | |
|---|---|
| Vekt | 1,94 kg |
| CN | 85381000 |

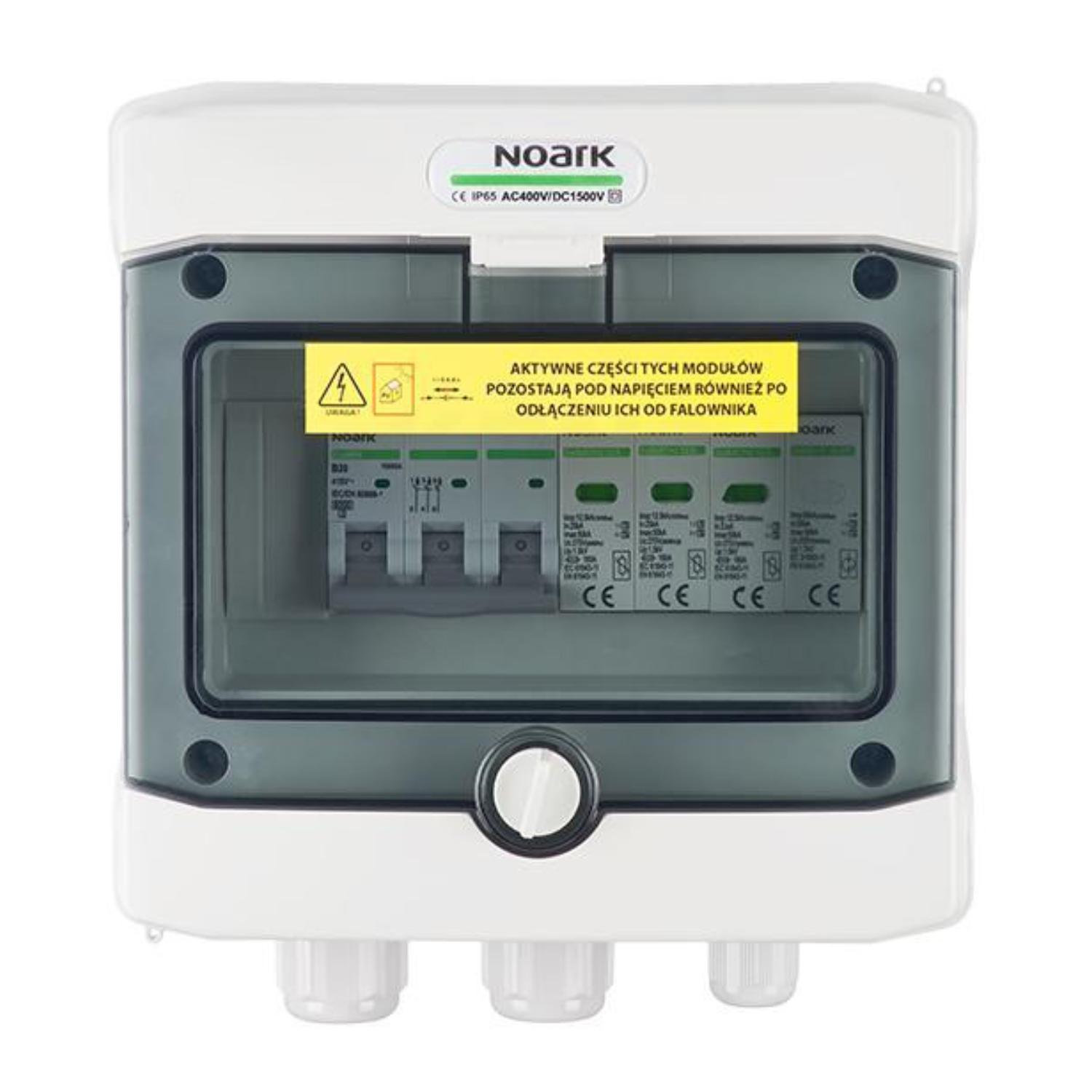

Rozdzielnica Noark SH-353 AC
Modułowy ogranicznik przepięć AC typu 1+2 przeznaczony do ochrony instalacji fotowoltaicznych i innych systemów AC. Zapewnia skuteczną ochronę przed przepięciami pochodzenia atmosferycznego i łączeniowego, zachowując stopień ochrony IP65 i odporność na UV. Gotowy do podłączenia w obudowie modułowej.
Najważniejsze cechy Noark SH-353 AC:
- Typ 1+2 (klasa I+II, B+C, T1+T2) z warystorem (MOV) i iskiernikiem (GDT).
- Znamionowe napięcie łączeniowe 230/415 V AC, zdolność łączeniowa 6 kA (wg IEC 60898-1) i 10 kA (wg IEC 60947-2).
- Wbudowany wyłącznik nadprądowy Noark Ex9BN 3P B20 o prądzie znamionowym 20A.
- Obudowa modułowa o stopniu ochrony IP65, odporna na promieniowanie UV, wykonana z materiałów bezhalogenowych.
- Parametry znamionowe prądu impulsowego: limp 12.5 kA na biegun (10/350 μs), Imax 50 kA na biegun (8/20 μs).
- 5 lat gwarancji producenta.
Dla kogo jest to dobry wybór?
Produkt jest idealny dla instalatorów systemów fotowoltaicznych oraz dla właścicieli domów i budynków komercyjnych, którzy potrzebują niezawodnej ochrony przeciwprzepięciowej dla swoich instalacji AC. Dzięki stopniowi ochrony IP65 i odporności na UV, moduł nadaje się do montażu w trudnych warunkach środowiskowych, a jego modułowa konstrukcja ułatwia instalację.
| Parametr | SH-353 AC |
|---|---|
| Typ | Ogranicznik przepięć AC |
| Producent / Model | Noark / Ex9UE1+2 12.5 3PN 275 |
| Zastosowany ogranicznik przepięć AC (SPD) | Noark Ex9UE1+2 12.5 3PN 275 |
| PARAMETRY PODSTAWOWE STRONA AC | |
| Ogranicznik przepięć AC | Typ | T1/T2 |
| Wyłącznik nadprądowy | Noark B20A 3F |
| Model | PHS 12 T |
| Liczba pól | 12 |
| PARAMETRY ELEKTRYCZNE I MECHANICZNE OBUDOWY | |
| Wymiary obudowy bez dławików i MC4 (Dł|Sz|Wy) (mm) | 144.00 | 319.00 | 259.00 |
| Wykonanie zgodne z | EN 60670-1, EN 62208 |
| Stopień ochrony | IP65 |
| Klasa ochrony | II |
| Znamionowe napięcie izolacji U₁ (V) | 400 V AC, 1500 V DC |
| Próba rozżarzonym prętem (°C) | 650°C |
| Odporność na uderzenia | IK08 |
| Odporność na UV | Tak |
| Plastik do ponownego przetworzenia | bezhalogenowy |
| Temperatura robocza (°C) | -25°C+60ºC |
| Dane wejściowe akumulatora | |
| Producent / Model | Noark / Ex9BN 3P B20 |
| Prąd znamionowy (A) | 20A; 3-F |
| Zastosowany wyłącznik nadprądowy (MCB) (1) | Noark Ex9BN 3P B20 |
| Napięcie znamionowe łączeniowe Ue (V) | 230/415 V AC |
| Napięcie znamionowe łączeniowe Ue (V) | 72 V DC na biegun (1P, 2P) |
| Napięcie znamionowe łączeniowe Ue (V) | 48 V DC na biegun (3P, 4P) |
| Minimalne napięcie (V) | 12 V AC/DC |
| Napięcie znamionowe udarowe wytrzymywane Uimp (kV) | 6 kV |
| Napięcie znamionowe udarowe wytrzymywane Uimp (kV) | 6 kV |
| Znamionowa zwarciowa zdolność łączeniowa Icn (kA) | 6 kA |
| Znamionowa zwarciowa zdolność łączeniowa Icn (kA) | 10 kA |
| Napięcie znamionowe izolacji U₁ (V) | 690 V AC |
| Liczba biegunów | 3 |
| Częstotliwość (Hz) | 50/60 Hz |
| Charakterystyka | B |
| Wykonanie zgodne z | IEC/EN 60898-1, IEC/EN 60947-2 |
| Trwałość mechaniczna (łączeń) | 20 000 |
| Trwałość elektryczna (łączeń) | 10 000 |
| Klasa ograniczenia energii | 3 |
| Kategoria użytkowania | A |
| Kierunek zasilania | Dowolny (z góry lub z dołu) |
| Dane wejściowe PV | |
| Podłączenie | L-N/PE |
| Podłączenie | N-PE |
| Wykonanie zgodnie z | EN 61643-11 |
| Typ ogranicznika | Type 1+2 (klasa I+II, B+C, T1+T2) |
| Wykonanie wkładki | MOV (Warystor)GDT (Iskiernik) |
| Napięcie znamionowe Un (V) | 275 V AC |
| Napięcie testowe referencyjne UREF (V) | 25 kA na biegun |
| Napięcie trwałej pracy Uc (V) | 230 V AC |
| Napięcie trwałej pracy Uc (V) | 255 V AC |
| Napięcie trwałej pracy Uc (V) | 255 V AC |
| Częstotliwość f | 50 kA na biegun |
| Energia właściwa W/R | 156.25 kJ/Q |
| Maksymalny prąd impulsowy limp (10/350 μs) (kA) | 12.5 kA na biegun |
| Maksymalny prąd wyładowczy Imax (8/20 μs) (kA) | 50 kA na biegun |
| Napięciowy poziom ochrony Up dla prądu In (kV) | 1.5 kV |
| Napięciowy poziom ochrony Up dla prądu Imax (kV) | 1.5 kV |
| Napięciowy poziom ochrony Up dla 5 kA (8/20 µs) (kV) | 1.8 kV |
| N-PE Zdolność gaszenia prądu następczego Ifi (V) | 1.5 kV |
| Czas odpowiedzi (ns) | ≤ 25 ns |
| Czas odpowiedzi (ns) | ≤ 100 ns |
| Maksymalne dobezpieczenie bezpiecznikiem (A) | 160 A gG |
| Zdolność wytrzymywania na prąd zwarciowy (kA) | 50kA |
| Wytrzymałość zwarciowa IsCCR (kA) | 10kA |
| Współczynnik prądowy k | 1kA |
| Typ systemu LV | TN-S, TT (3+1) |
