Fordelingstavle – NOARK – SH-6 DC
SKU: F39044
EAN: 2010000034712
Produktdetaljer
| Vekt | 1,88 kg |
|---|---|
| CN | 85351010 |
Noark SH-6 DC Seria Standard

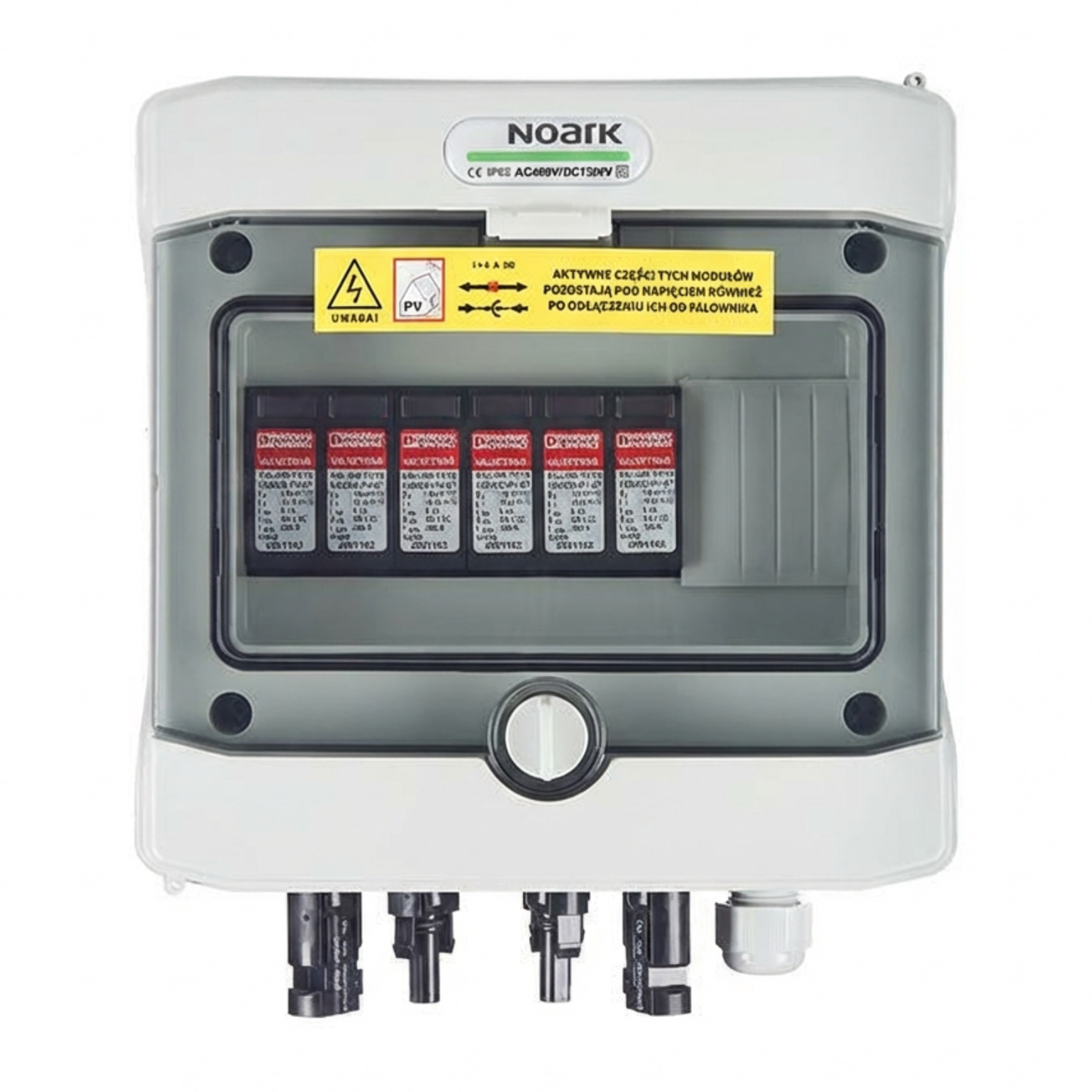

Noark SH-6 DC er en hermetisk tilkoblingsboks laget for bruk i solcelleanlegg. Den gir høy beskyttelsesgrad IP65 og beskyttelsesklasse II, noe som gjør den til et ideelt valg for systemer som krever pålitelighet og sikkerhet. Den modulære konstruksjonen gir fleksibel tilpasning etter installasjonens behov.
Hovedegenskaper til den hermetiske tilkoblingsboksen Noark SH-6 DC:
- Modulær utførelse med 8 plasser for moduler som gir fleksibel konfigurasjon.
- Integrerte MC4-paneltilkoblinger som forenkler montering.
- IP65-beskyttelse som sikrer mot støv og vann.
- Beskyttelsesklasse II for økt brukersikkerhet.
- Utstyrt med DC-overspenningsvern type 1+2 PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Gjennomsiktige dører som muliggjør rask inspeksjon.
Hvem er dette et godt valg for?
Noark SH-6 DC er et flott valg for installatører av solcelleanlegg, både for anlegg med og uten lynavledning. Dens hermetiske konstruksjon og høye IP65-beskyttelse gjør den egnet for utendørs overflatemontering. Dette er en ideell løsning for bolig- og næringsinstallasjoner hvor sikkerhet og pålitelighet er prioritert.
| Parameter | PHS 8T |
|---|---|
| ELEKTRISKE OG MEKANISKE PARAMETRE FOR KAPSEL | |
| Modell | PHS 8T |
| Antall moduler | 8 |
| Utførelse i samsvar med | EN 60670-1, EN 62208 |
| Beskyttelsesgrad | IP65 |
| Beskyttelsesklasse | II |
| Merkespenning for isolasjon (Ui) | 690 V AC, 1000 V DC |
| Glødetrådstest | 650°C |
| Slagmotstand | IK08 |
| Gjenvinnbar plast | halogenfri |
| Anvendte tilkoblinger | 2 x modulkjeder til 2 MPPT, 2 x DC-overspenningsavleder type 1+2, Klar til tilkobling, Modulær utførelse, MC4-paneltilkoblinger |
| Dør | gjennomsiktig |
| Farge | hvit |
| BRUKT DC-OVERSPENNINGSAVLEDER | |
| Produsent/modell | PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V |
| Overspenningsbeskyttelse | Type 1+2 |
| Maks kontinuerlig spenning UCPV | 1050 V DC |
| Kortslutningsmotstand I SCPV | 2000 A |
| Langvarig arbeidstrøm ICPV | <20 µA |
| Merkestrøm IL | 80 A |
| Beskyttelseslederstrøm IPE | <=20 µA DC, <=250 µA AC |
| Strømforbruk i standby PC | <25 mVA |
| Merkutladningsstrøm (8/20) us | 15 kA |
| Maks utladningsstrøm Imax (8/20) us | 40 kA |
| Lynnedstrøm (10/350) us, ladning | 2,5 As |
| Lynnedstrøm (10/350) us, spesifikk energi | 6,25 kJ/ΩM |
| Lynnedstrøm (10/350) us, toppverdi Limp | 5 kA |
| Total avledet strøm Itotal (8/20) us | 40 kA |
| Total avledet strøm Itotal (10/350) us | 5 kA |
| Beskyttelsesnivå Up | <= 3,5 kV |
| Restspenning Ures | <= 3,5 kV (ved In), <= 2,9 kV (ved 5 kA), <= 3,2 kV (ved 10 kA), <= 3,7 kV (ved 20 kA), <= 4,1 kV (ved 30 kA), <= 4,6 kV (ved 40 kA) |
| Responstid tA | <= 25ns |
| Isolasjonsmotstand Riso | <= 5 Giga Ω (ved 500 V DC) |
