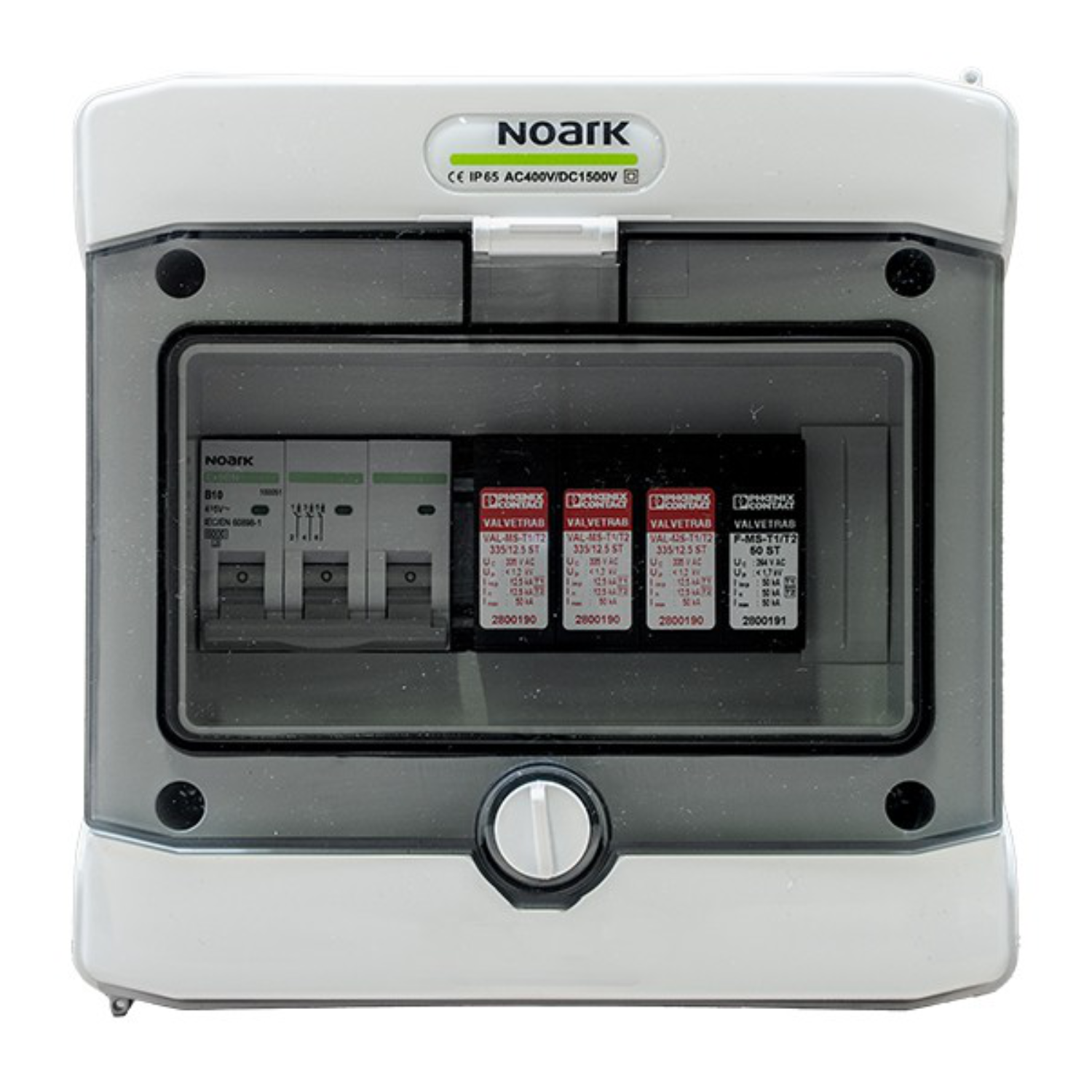

Fordelingsskap – NOARK – SHP-232 AC
SKU: F39073
EAN: 2010000038741
| Produsent | |
|---|---|
| Vekt | 2,04 kg |
| CN | 85381000 |
Nettopris
177,14 €
Brutto
Brutto
Produktdetaljer
| Produsent | |
|---|---|
| Vekt | 2,04 kg |
| CN | 85381000 |
Fordelerskap NOARK SHP-232 AC
SHP-232 AC er en modulær AC-overspenningsavleder type T1/T2 integrert med en overstrømsbryter, beregnet for å beskytte solcelleanlegg mot konsekvenser av overspenninger. Enheten har kapslingsgrad IP65, UV-bestandighet og er klar for tilkobling, noe som sikrer sikkerhet og pålitelighet i systemet.
Viktige egenskaper ved SHP-232 AC:
- Integrert overspenningsvern type T1/T2 og Noark B16A 3P overstrømsbryter.
- Merkespenning for isolasjon (U): 400 V AC, 1500 V DC.
- Kapslingsgrad IP65 og UV-bestandighet.
- Modulær konstruksjon med mulighet for tilkobling ovenfra eller nedenfra.
- Bryteevne (Icn) for overstrømsbryteren: 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2).
- Maksimal merkestrøm for overspenningsvernet Imax (8/20 μs): 50 kA.
- Garanti: 5 år.
Hvem passer dette for?
SHP-232 AC er en ideell løsning for installatører og eiere av solcelleanlegg som ønsker komplett beskyttelse mot overspenninger. Takket være høy kapslingsgrad IP65 og UV-bestandighet egner enheten seg for montering i tøffe utendørsforhold, noe som gjør den til et utmerket valg for både bolig- og næringsinstallasjoner hvor langsiktig beskyttelse av utstyret er avgjørende.
| GRUNNLEGGENDE PARAMETRE | |
|---|---|
| Model | SHP-232 AC |
| Antall poler | 8 |
| ELEKTRISKE OG MEKANISKE KABINETTPARAMETRE | |
| Kabinettmål uten gjennomføringer og MC4 (L|B|H) (mm) | 120.00 | 202.00 | 201.00 |
| Utførelse i samsvar med | EN 60670-1, EN 62208 |
| Beskyttelsesgrad | IP65 |
| Beskyttelsesklasse | II |
| Merket isolasjonsspenning U₁ (V) | 400 V AC, 1500 V DC |
| Glødetrådtest (°C) | 650°C |
| Slagbestandighet | IK08 |
| UV-bestandighet | Ja |
| Gjenvinnbar plast | halogenfri |
| Driftstemperatur (°C) | -25°C do +60°C |
| DETAJLERTE SPESIFIKASJONER | |
| Automatsikring (MCB) | |
| Produsent / Modell | Noark / Ex9BN 3P B16 |
| Merkestrøm (A) | 16 A; 3-pol |
| Merkespenning for tilkobling Ue (V) | 230/415 V AC |
| Minimumspenning (V) | 72 V DC per pol (1P, 2P), 48 V DC per pol (3P, 4P) |
| Tålt impulsspenning Uimp (kV) | 6 kV |
| Merkes kortslutningsbryteevne Icn (kA) | 6 kA (IEC/EN 60898-1), 10 kA (IEC/EN 60947-2) |
| Merket isolasjonsspenning U₁ (V) | 690 V AC |
| Antall poler | 3 |
| Frekvens (Hz) | 50/60 Hz |
| Karakteristikk | B |
| Utførelse i samsvar med | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mekanisk levetid (betjeninger) | 20 000 |
| Elektrisk levetid (betjeninger) | 10 000 |
| Energibegrensningsklasse | 3 |
| Brukskategori | A |
| Tilkoblingsretning | Valgfri (ovenfra eller nedenfra) |
| Overspenningsvern AC (SPD) | |
| Produsent / Modell | Phoenix/VAL-MS-T1/T2 335/12.5/3+1 |
| Utførelse i samsvar med | EN 61643-11 / IEC 61643-11 |
| IEC testklasse | I / II, T1 / T2 |
| Strømforsyningssystem (IEC) | TT, TN-S |
| Antall poler | 4 |
| Beskyttelsesbaner | L-N, L-PE, N-PE |
| Virkningsretning | 3L-N & N-PE |
| Merkespenning Un (V) | 240/415 V AC |
| Merkefrekvens fN (Hz) | 50 Hz (60 Hz) |
| Maks. arbeidsspenning Uc (L-N) (V AC) | 335 V AC |
| Maks. arbeidsspenning Uc (L-PE) (V AC) | 335 V AC |
| Maks. arbeidsspenning Uc (N-PE) (V AC) | 264 V AC |
| Merkestrøm I (A) | 80 A |
| Beskyttelseslederstrøm |PE (mA) | ≤ 5 mA |
| Strømforbruk i standby Pc (mVA) | ≤ 810 mVA |
| Merkestrøm avledet I (8/20) µs (kA) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Maksimal utladningsstrøm Imax (8/20) µs (kA) | 50 kA |
| Test lynstrøm (10/350) µs, ladning (As) | 6,25 As (L-N), 6,25 As (L-PE), 25 As (N-PE) |
| Test lynstrøm (10/350) µs, energi (kJ/Ω) | 39 kJ/Ω (L-N), 39 kJ/Ω (L-PE), 625 kJ/Ω (N-PE) |
| Test lynstrøm (10/350) µs, toppstrøm limp (kA) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Total avledningsstrøm Itotal (8/20) µs (kA) | 50 kA |
| Total avledningsstrøm Itotal (10/350) µs (kA) | 50 kA |
| Slokkeevne for etterfølgende strøm Ifi (N-PE) (kA) | 50 kA |
| Kortslutningsmotstand ISCCR (kA) | 100 A |
| Beskyttelsesnivå Up (L-N) (kV) | ≤ 1,2 kV |
| Beskyttelsesnivå Up (L-PE) (kV) | ≤ 1,6 kV (30 kA – 8/20 µs) |
| Beskyttelsesnivå Up (N-PE) (kV) | ≤ 2 kV |
| Restspenning Ures (L-N) (kV) | ≤ 1,7 kV |
| Restspenning Ures (L-PE) (kV) | ≤ 1,2 kV (ved In) |
| Restspenning Ures (N-PE) (kV) | ≤ 1,2 kV (ved 5 kA) |
| TOV-oppførsel for U₁ (L-N) (V AC) | 415 V AC (5s) |
| TOV-oppførsel for U₁ (N-PE) (V AC) | 457 V AC (120 min) |
| Utløsningstid t₁ (L-N) (ms) | 1200 V AC (200 ms) |
| Utløsningstid t₁ (L-PE) (ns) | ≤ 25 ns |
| Utløsningstid tд (N-PE) (ns) | ≤ 100 ns |
| Maks. innledende sikring i gjennomgående installasjoner (A) | 80 A (gG 16 mm²) |
| Maksimal sikringsverdi i radialinstallasjoner (A) | 160 A (gG) |
| Maksimal utladningsstrøm Imax (8/20) µs (kA) | 65 kA |
| GENERELL INFORMASJON | |
| Garanti (år) | 5 |
| Klar til tilkobling | Ja |
| Vekt (kg) | 1.740 kg |
